本文主要介紹了利用USB或LAN將設備與計算機連結，利用NI-MAX對儀器進行遠程通信連接。
自動化測試可以顯著提高流程的生產率，吞吐量和準確性。自動化設置涉及使用標準將計算機連接到測試儀器通信總線，如USB或LAN，然后利用通過軟件層輸入的代碼（如LabVIEW.NET，Python等..）對特定儀器命令和過程數據進行排序。
這個過程通常很順利，但如果有問題，有一些基本的故障排除步驟可幫助您快速啟動測試。
在本文中，我們將展示如何使用NI-MAX測試之間的通信連接儀器和使用USB和LAN連接的遠程計算機，以確保它們好好工作。 驗證連接后，即可開始使用控制軟件。
National Instruments Measurement and Automation Explorer（NI-MAX）是一款免費的通訊工具，提供NI VISA庫。
2、USB設備連接
1）打開電源并通過USB電纜將儀器連接到計算機。 在運行Windows的計算機上，第一次從儀器連接USB時應打開一個對話框或顯示一個通知，新設備正在連接。
您可以通過打開“控制面板”中的“設備管理器”來檢查USB連接的狀態
大多數Windows操作系統的菜單，并擴展驅動程序信息，如下所示
Windows 10示例：
這表示操作系統將連接的儀器識別為測試儀器。
如果設備管理器將USB連接報告為其他類型的設備（打印機，相機，未知，等），將正確的驅動（ausbtmc.sys）與儀器連接可能存在問題。 一種可以解決方案是禁用驅動程序，斷開USB電纜，驗證ausbtmc.sys是否存在，然后重新連接USB電纜。
2）通過左鍵單擊桌面上的圖標或通過開始菜單找到它來運行NI-MAX

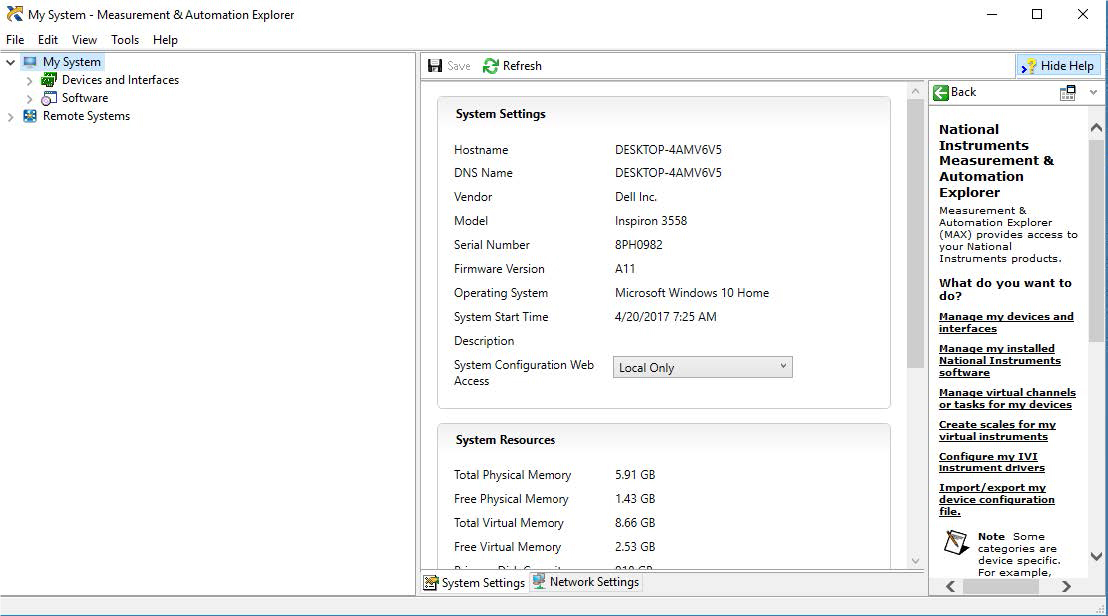

3）這將打開主窗口，如下所示：

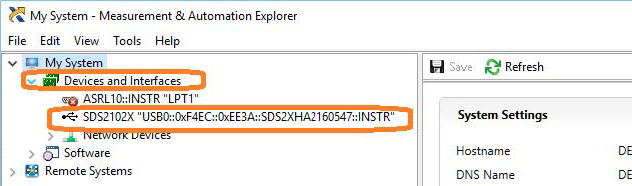

4）展開“設備和接口”菜單。 您應該看到通過USB連接的儀器
以下是SDS2000X示波器的簡要說明：
這表明軟件應用程序（NI-MAX）已正確識別測試和測量設備即（示波器）通過USB連接。

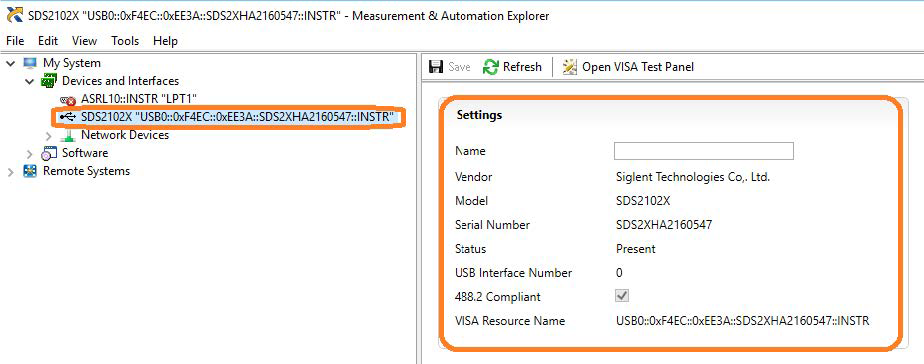

5）通過左鍵單擊儀器，您可以看到有關它的其他信息：

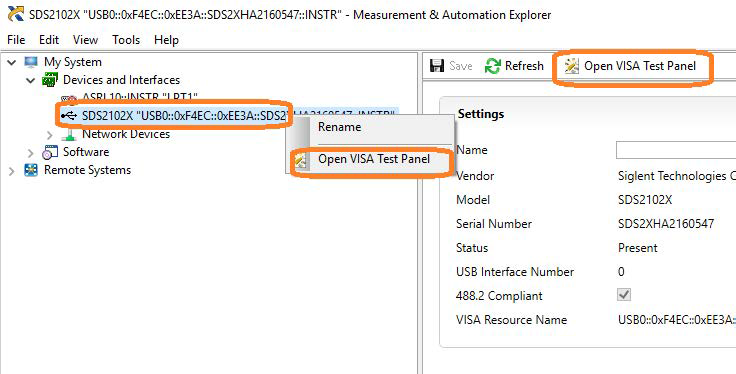

6）要進一步測試連接，請右鍵單擊儀器并選擇“打開VISA測試面板”：

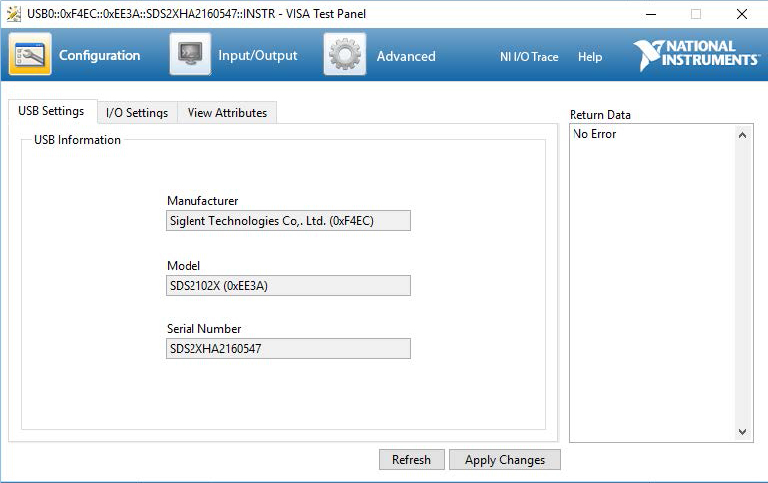

VISA測試面板窗口顯示一些有用的信息，包括儀器制造商，型號，序列號和頂部的USB標識符（VISA地址）。
7）VISA測試面板中另一個有用的項目是輸入/輸出功能。 此模式允許您發送特定的儀器命令并接收儀器響應。
當您計劃特定的測試序列，需要延遲/計時的影響或時，這個功能尤其有用。 你可以一次一個地發送每個命令并檢查儀器的性能。

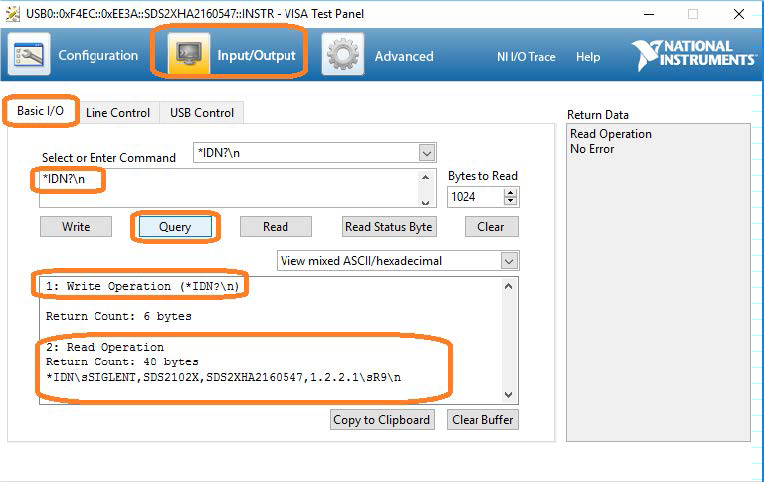

選擇輸入/輸出>基本I / O>并在文本窗口中輸入命令：
- * IDN？ 是一個返回的常見標識字符串查詢（問題或信息請求）
來自連接儀器的信息
- / n是表示新行的終止字符。 這是SIGLENT儀器的標準終止字符。
- Write將命令發送到儀器
- Read將從儀器中提取數據
– Query 將執行讀取然后執行寫入命令以請求并返回儀器中的數據
3、USB清單
- 儀器上的USB端口是否配置正確？ 有些儀器具有可用的USB端口，配置為TMC（測試和測量）或打印機通信端口。 USB端口應設置為USBTMC或類似的遙控器。
- 嘗試直接連接到控制計算機。 USB集線器或長連接可能會導致問題。
- 嘗試使用其他USB線。 連接器可能變壞或證明有故障。
- 嘗試使用計算機上的其他USB端口。
- 在運行Windows的計算機上，檢查“設備管理器”。測試儀器應顯示為USB測試和測量設備（IVI）并使用AUSBTMC.SYS驅動程序
4、LAN連接
1）通過LAN電纜打開儀器并將儀器連接到連接到您希望使用的計算機的LAN網絡。
您可以使用NMAP等軟件工具檢查LAN連接的狀態：https://nmap.org/
NMAP允許您掃描網絡并識別IP地址。
首先，確定儀器的LAN連接。 這通常位于IO下的“系統”菜單中
或局域網設置。

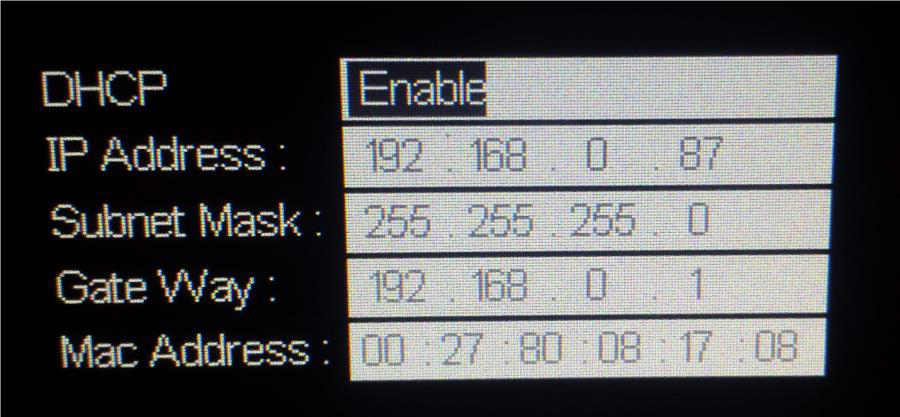

以下是SDS2000X示波器的IO信息：
DHCP Enabled將自動配置儀器連接設置并應用有效的IP地址。
啟用DHCP后，IP地址可能會隨時間而變化。 建議檢查儀器IP地址，然后使用NMAP確認它在網絡上可見：
在這里，我們正在執行Ping（短掃描以識別正在使用的IP地址）
可能與儀器匹配的IP地址。
這可以通過使用“/ 24”擴展名設置目標來執行。 這掃描24位例如，
192.168.10.0/24將掃描256個主機之間
192.168.10.0和192.168.10.255
以下NMAP提供的更多信息：
https://nmap.org/book/man-target-specification.html

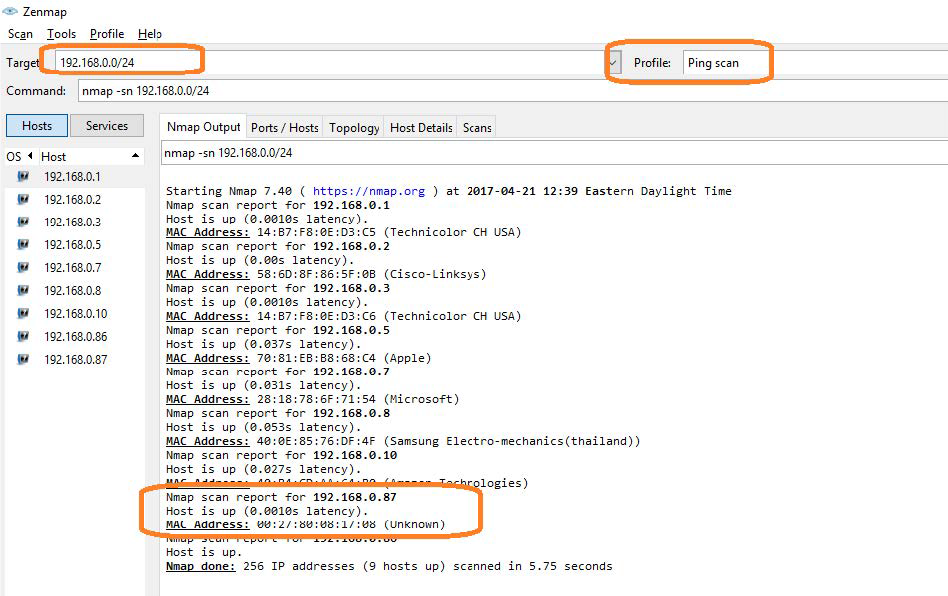

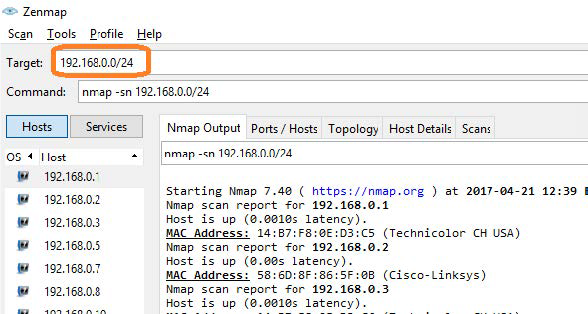

例如，要ping所有以192.168.0開頭的IP地址，請按如下方式設置目標：
記下識別儀器的IP地址和MAC地址。

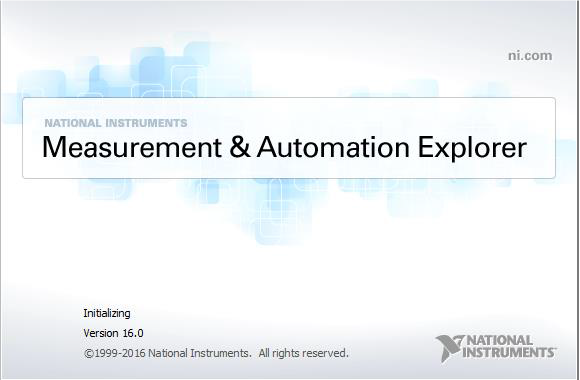

2）通過左鍵單擊桌面上的圖標或通過開始菜單找到它來運行NI-MAX
這將打開主窗口，如下所示：
3）與USB不同，沒有一種簡單的方法可以識別通過LAN連接的所有儀器。
在許多情況下，您必須手動添加LAN檢測。 回想一下我們的儀器第2步
IP地址是192.168.0.87

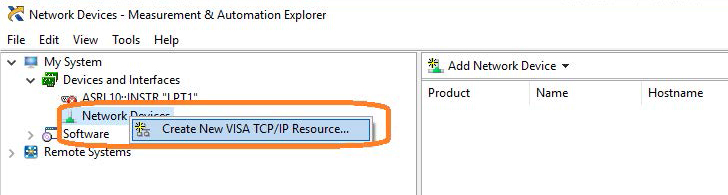

右鍵單擊Network Devices，然后選擇Create New VISA TCP / IP Resource：

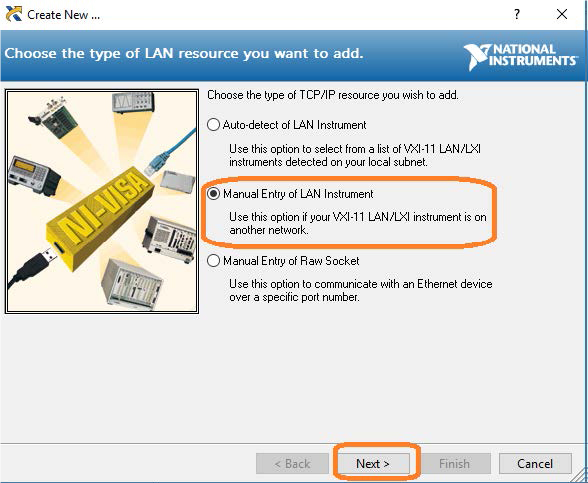

4）選擇手動輸入LAN：

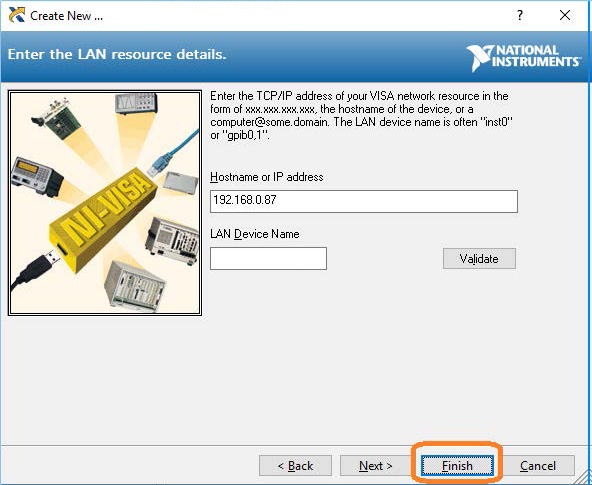

5）輸入IP地址，然后按驗證

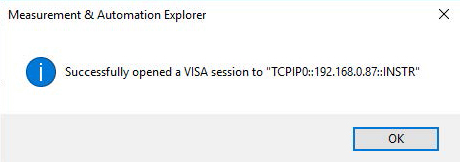

6）成功創建TCP / IP連接后，選擇完成

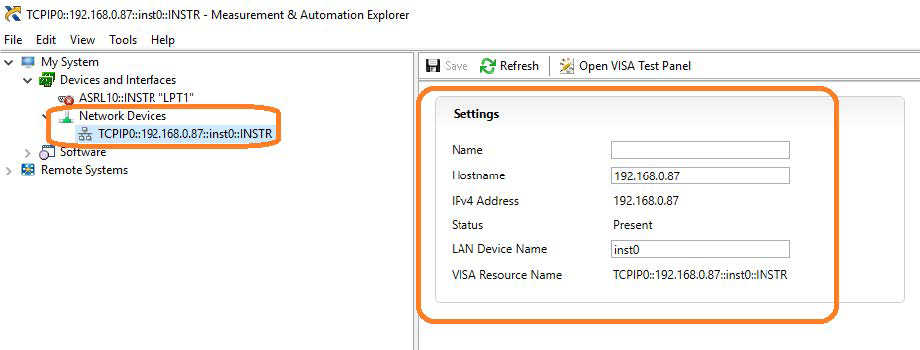

7）系統更新其配置后，儀器將顯示在“網絡設備”菜單中：

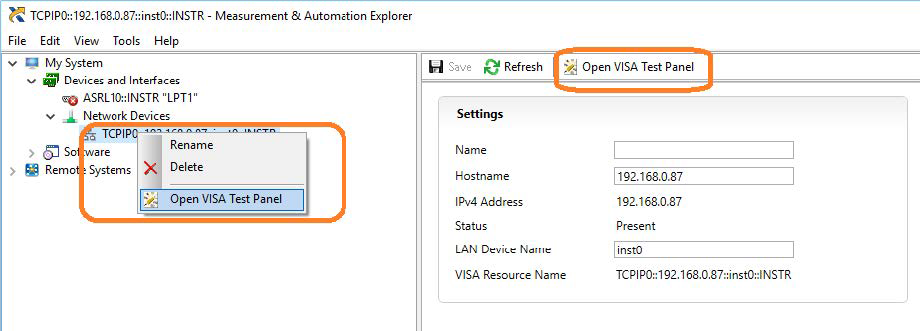

8）要進一步測試連接，請從側欄右鍵單擊儀器并選擇“打開VISA測試面板”：

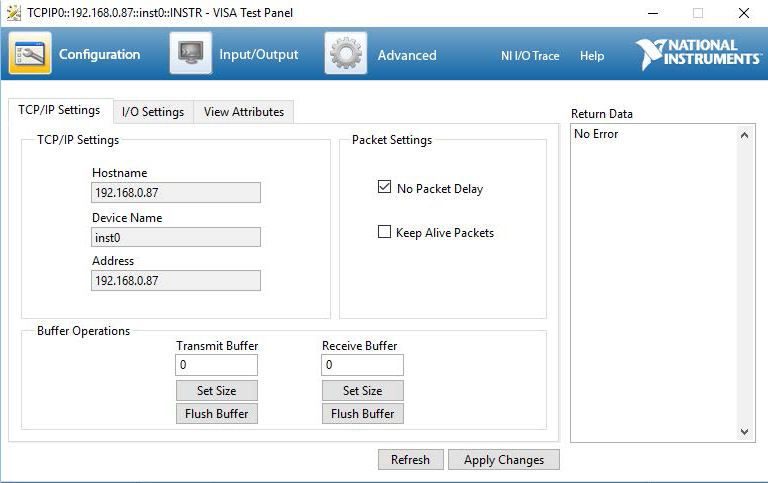

VISA測試面板窗口顯示一些有用的信息，包括在頂部的TCP / IP標識符（VISA地址）。
9）VISA測試面板中另一個有用的項目是輸入/輸出功能。 此模式允許您發送特定儀器命令和接收儀器響應。
當您計劃特定的測試序列，延遲/計時的影響或時，排除命令尤其有用。 您可以一次發送每個命令并檢查這個儀器的性能：

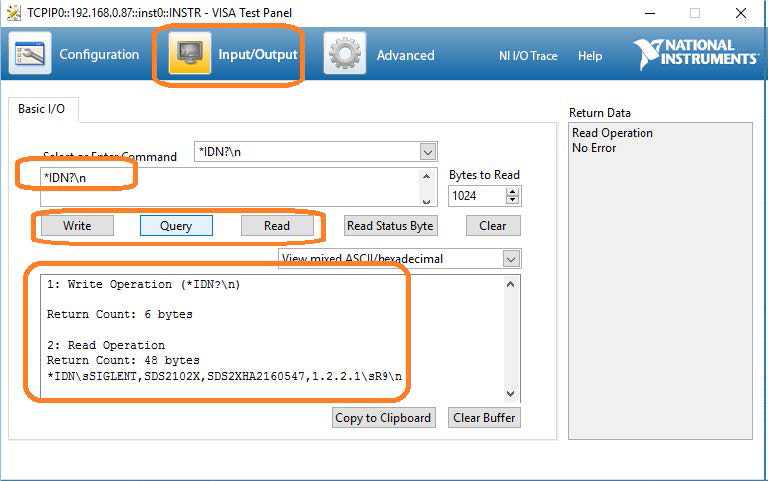

選擇輸入/輸出>基本I / O>并在文本窗口中輸入命令：
- * IDN？ 是一個返回的常見標識字符串查詢（問題或信息請求）
來自連接儀器的信息
- / n是表示新行的終止字符。 這是SIGLENT儀器的標準終止字符。
- Write將命令發送到儀器
- Read將從儀器中提取數據
– Query 將執行讀取然后執行寫入命令以請求并返回儀器中的數據
PuTTY是一種驗證儀器網絡連接的非常方便的方式。
