概述

“鉗形電流表“簡稱“鉗表”，它是一種不需要斷開線路就可以直接測量交流電路的攜帶式儀表。有些鉗表采用霍爾感應原理，甚至還可以測量直流電流。

鉗表插上表筆，可變身為一個數字萬用表。這樣一來，鉗表不僅可以在不斷開電源的情況下測交直流電流，還可以測量電壓、電阻、電容、溫度等。因鉗表比萬用表還實用，攜帶也方便，所以得到了廣泛應用。

工作原理

首先我們要簡單了解一下鉗表的工作原理，這對我們正確使用鉗表非常有幫助。再來簡單介紹一下鉗表的工作原理，下圖是鉗表的原理簡圖：

圖示 鉗表原理圖

從上圖可以看出，鉗表的工作部分實際上就是由一個開口式電流互感器和一個電流表組成。當被測電線從電流互感器中穿過時，被測電線電流產生的磁場會在電流互感器上感應出電流，然后通過電流表顯示出來。被測電線電流越大，產生的磁場越強，從而在電流互感器上感應出來的電流越大，電流表讀數也越大。

使用方法：

1 . 檢查鉗表外觀十分破損，鉗口是否能閉合緊密。（如果外觀破損，嚴禁使用）

2 . 根據被測電線電流大小來選擇合適量程（如果不知道電流大小，就用最大檔先測一下，然后再換到相應檔位）

3 . 打開鉗口，將被測導線放入鉗口中央。（注意，導線不需要剝皮）然后松開手指，讓鉗表自動閉合

4 . 讀數

5 . 讀數完畢，打開鉗口，拿出被測導線，并把檔位置于關閉狀態。

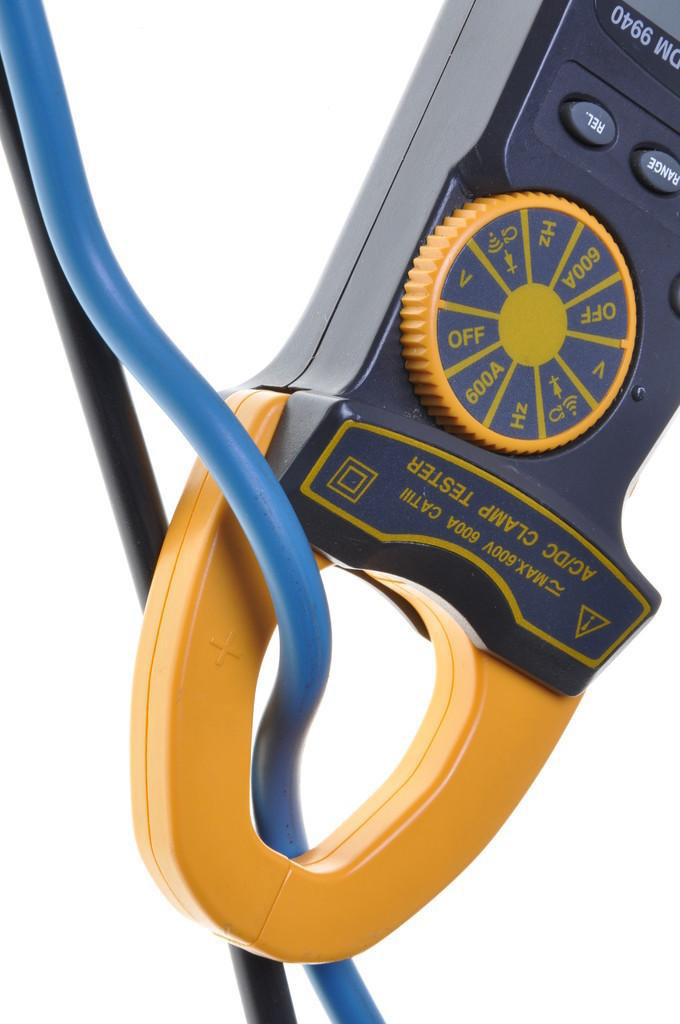

圖示 鉗表測量方法

鉗表使用注意事項：

1. 測電流時，每次只測一根導線或者同一相的電流。

如果一次測兩條線，那么測出來的結果是兩條導線的電流之和。（注意：電流不僅有大小還有方向；如果電流方向相反，那么總電流為兩個電流數值相減）

例如：當你同時測燈泡的零線和火線時，由于零火線電流大小相等、方向相反，產生的磁場完全抵消。所以測出來的結果應該為零。

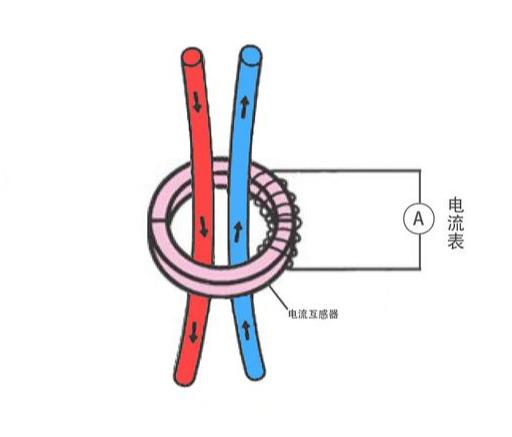

圖示 鉗表測零火線

如果測出來的結果不為零，那么說明燈零線和火線的電流大小不相等，說明燈的零線或者火線有電流流向其他地方。比如：漏電。

漏電保護裝置里的零序互感器就是根據這個原理來判斷設備是否漏電。

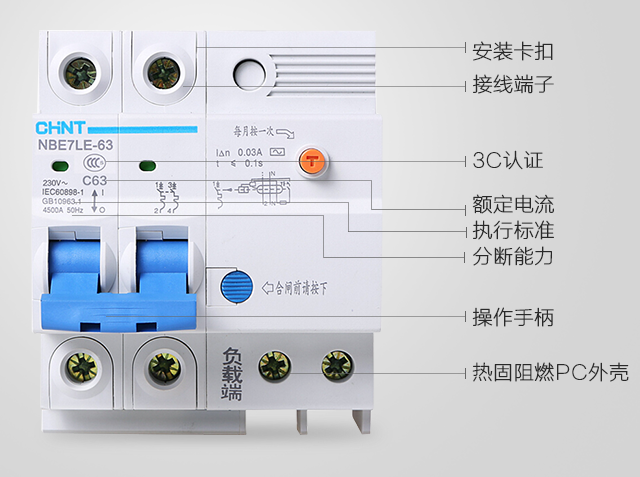

圖示 漏電開關

2. 鉗表在使用的過程中，鉗口必須保持干凈、閉合緊密。

從上面的原理圖可以看出，鉗表是由一個開口式電流互感器和電流表組成，當鉗口不干凈或其他原因造成鉗口閉合不緊密，這樣就會有很多漏磁，從而造成很大的測量誤差。

3. 鉗表可以在不斷開電源的情況下測量電流，但是換擋必須把導線從鉗口里拿出來。

我們都知道鉗表是由一個開口式電流互感器和電流表組成。而電流互感器在運行的過程中二次線路不允許開路，否則會產生很高的電壓。所以在帶電的情況下換擋，鉗表內部會產生甚至幾千伏的電壓，嚴重威脅到儀表和人身安全。

4. 測量小電流時，為了降低測量誤差、提高精確度，可以將被測導線繞幾圈。然后將測量數值除以圈數就可以得到實際電流值。

注意：圈數要以鉗口中央的圈數為準。

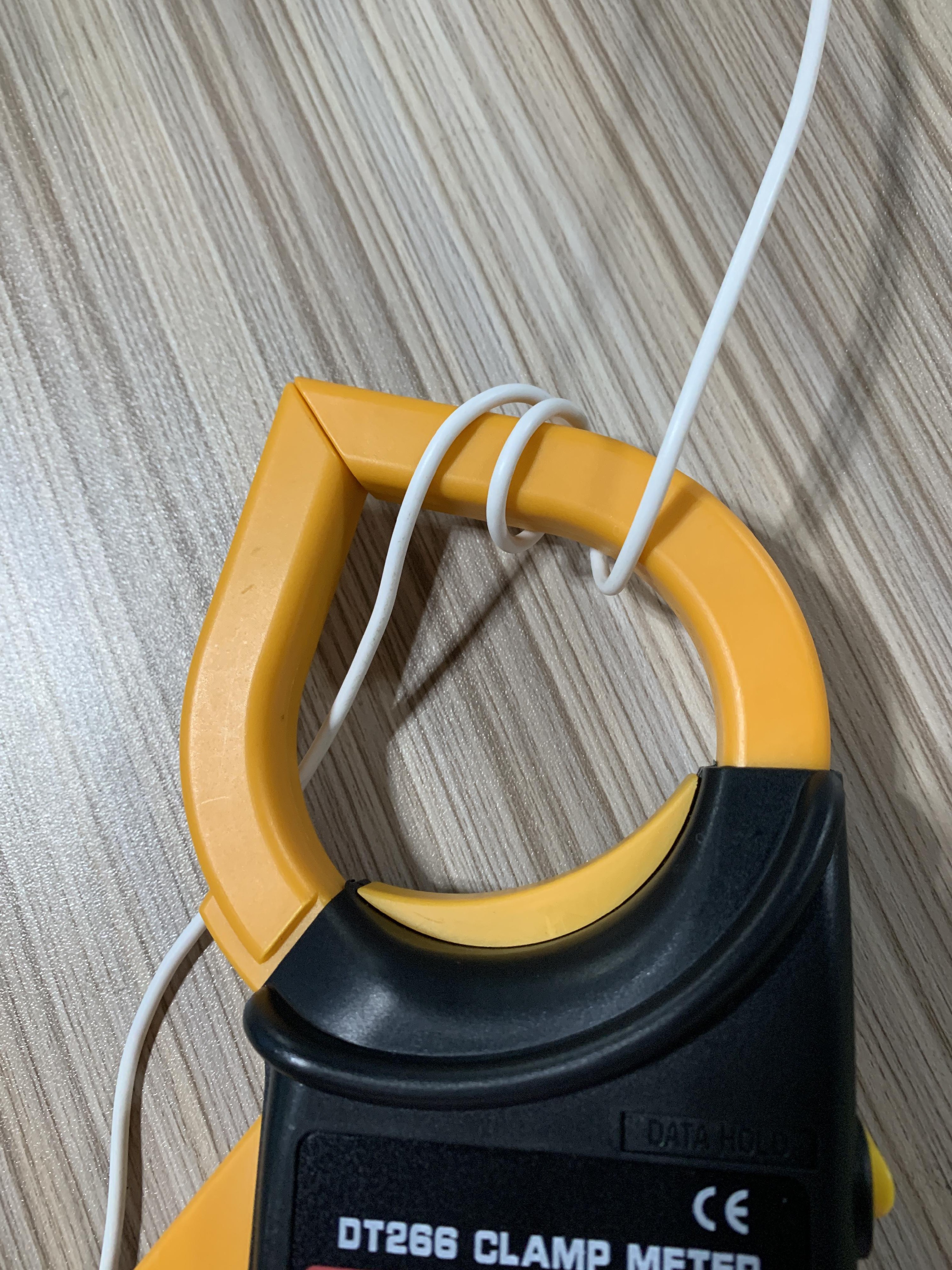

圖示 被測導線繞3圈
