你是否曾想過在微控制器 （MCU） 驅動應用程序中添加投影顯示？想象一下，在家用電器中使用投影顯示器來提供易于交互、色彩明艷且功耗更低的界面，同時能夠不占用傳統 LCD 或薄膜晶體管那么多的空間。

　　自由形式投影顯示器使設計人員能夠添加創新型人機界面 （HMI），且無需邊框和按需顯示，使得在不使用時能夠保持界面清晰。利用 DLP? 技術，設計人員可以在緊湊的空間中添加投影模塊，并在不增加系統尺寸的情況下顯示更大的圖像。

　　為了幫助設計人員開始創建此類顯示器，德州儀器 （TI） 開發了一種投影顯示評估模塊 （EVM） 設計——DLPDLCR160CPEVM，適用于使用 DLP160CP DLP Pico 芯片組和 MSPM0G3507 MCU 的 MCU 應用，如圖 1 所示。

　　圖 1：緊湊型 DLP160CP EVM

　　讓我們看看如何充分利用 .16 nHD（640 x 360 像素）DLP EVM：

　　第一步：檢查實例演示并執行圖像質量測試。

　　為 EVM 插入電源，EVM 將顯示存儲在閃存上的圖像，由此可以測試 DLP 技術的圖像質量和性能。此外，您還將看到根據在線媒體庫和 MCU 生成的圖像創建的 HMI 的實例演示。

　　第二步：測試您自己的圖像。

　　使用微型 SD 插槽顯示圖像，并使用可配置文件給出圖像或其他命令之間的時間間隔。由此，您能夠在不需要視頻處理器的情況下測試快速圖像顯示情況。這將使您能夠以較低的整體產品成本獲得 DLP 顯示器的性能。

　　第三步：編碼和原型開發。

　　利用不同的可用媒體庫來幫助您進行顯示設計，或使用 TI 的 MSPM0 MCU 產品組合和聯合測試行動組 （JTAG） 編程創建您自己的程序。MSPM0 MCU 提供可擴展的引腳對引腳 MCU 產品組合，能夠通過可選的控制器局域網靈活數據速率 （CAN FD） 接口和適用于工業應用的高級模擬集成功能，來滿足各種設計要求。。16 nHD EVM 使用了 MSPM0G3507，但您也可以使用其他 MCU（例如 MSPM0G1107 或 MSPM0G1507），作為能夠獲得類似顯示效果的替代方案。該 EVM 旨在使用 6800 或 8080 圖形接口和 I2C 接口與 MCU 進行連接，從而執行顯示控制器命令和控制。

　　第四步：自行配置命令。

　　使用計算機與 MSPM0 通信，利用通用異步收發器向顯示控制器發送 I2C 命令。該 EVM 包括代碼示例和媒體庫。通過自由編碼，您可以自行創建 MCU 生成的圖形。MCU 生成的圖形能夠為不同實例應用中實現低成本投影開辟新的可能性。投影顯示可以提供獨特的功能和方法來增強人與機器之間的通信。

　　第五步：設計您自己的電子產品。

　　使用 .16 nHD 評估模塊來測試 MCU 生成的圖形的圖像質量和性能，確保滿足終端應用的需求。如果您的應用有不同的規格，則可以使用該 EVM 設計作為您開發產品的參考指南。該 EVM 電子器件與其他 DLP 芯片組兼容。請參閱表 1 中的兼容芯片組。您可以利用 DLP 產品設計和開發生態系統來考察、評估和開發新的解決方案。

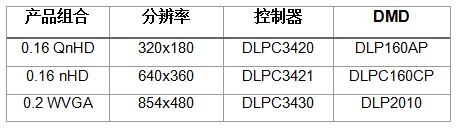

　　表 1：與 .16nHD EVM 電子設計兼容的 DLP 芯片組
