EMC測試設備：

電磁兼容性測試設備EMC(Electromagneticccompatibility)；它是指設備或系統在其電磁環境中滿足要求并不能對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此，EMC包括兩個要求：一方面是指設備在正常運行過程中對環境的電磁干擾不能超過一定的限制；另一方面是指設備對環境中存在的電磁干擾有一定的抗干擾性，即電磁敏感性。

EMC測試設備包括軍用EMC測試設備、新能源汽車EMC測試設備、48V汽車電子可編程電源、汽車電氣性能測試設備、BCI大電流注入、群脈沖發生器、雷擊浪涌發生器、阻尼振蕩波發生器、靜電放電發生器、電壓跌落發生器等。

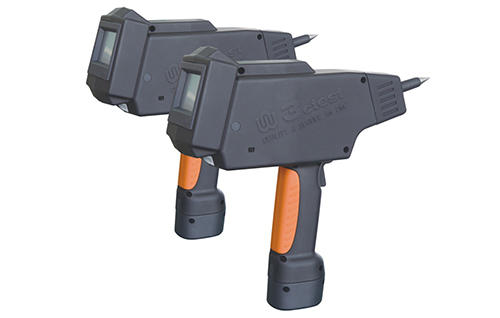

圖1.靜電放電發生器

靜電放電(Electrostaticdischarge，ESD):是指具有不同靜電電位的物體相互接近或直接接觸引起的電荷轉移。當帶有靜電電位的物體(即靜電電源)與其他物體接觸時，這兩個具有不同靜電電位的物體根據電荷中和的原理有電荷流動，傳遞足夠的電量來抵消電壓。在傳輸過程中，這種電量會產生潛在的破壞性電壓、電流和電磁場，嚴重時會破壞物體。

• ESD測試-接觸放電是指在接觸放電方法中，應力可以直接施加到EUT或相鄰EUT的耦合平面上
• 在每個測試脈沖之前，電容器充電到所需的電平，但其電壓通過真空繼電器保持在發生器的探頭上。
• 在EUT或耦合平面上適當選擇探針。
• 然后觸發發電機關閉繼電器接觸點，電容器電壓通過探頭施加到EUT。
• 當電壓通過發生器、EUT和接地平面的組合串聯阻抗放電時，就會產生電流脈沖。
• ESD測試-空氣放電是在每個位置以適當的極性和水平重復這個動作所需的次數。
• 同樣的發電機用于空氣放電，但它們有圓形而不是尖端的探針尖端。

圖2.群脈沖發生器

電快速瞬變脈沖群EFT/B(ElectricalFasttransient/Burst)；是指脈沖序列或持續時間有限的振蕩，數量有限、清晰可辨。脈沖群中的單個脈沖具有特定的重復周期、電壓幅值、上升時間和脈沖寬度。群脈沖一般發生在電網切換過程中許多機械開關(切斷感性負載、繼電器觸點彈跳等)的干擾。

電快速瞬變脈沖群測試(EFT)的抗擾性是一種將由許多快速瞬變脈沖組成的脈沖群耦合到電氣和電子設備的電源端口、信號和控制端口，觀察被測設備在遭受這些脈沖干擾時保持原有性能的測試。電快速瞬變脈沖群測試(EFT)的目的是測試電子設備在受到這種暫態騷擾影響時的性能。通過測試，可以評估電氣和電子設備在重復快速瞬變脈沖群干擾時的性能。

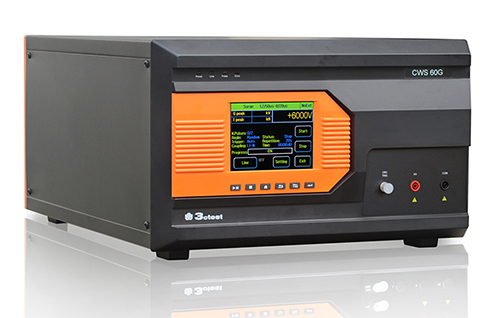

圖3.雷擊浪涌發生器

浪涌(electricalsurge)，包括浪涌電壓和浪涌電流。浪涌又稱突波，顧名思義，是超過正常工作電壓的瞬時過電壓。本質上，浪涌是僅幾百萬分之一秒內發生的劇烈脈沖。浪涌的可能原因有：重型設備、短路、電源切換或大型發動機。

雷擊浪涌發生器浪涌試驗方法：

浪涌的原因是電力系統的開關瞬態和雷電瞬態；浪涌抗擾性試驗的目的是建立一個共同的基準，評論電氣和電子設備在浪涌（沖擊）中的功能。根據IEC61000-4-5浪涌沖擊抗擾性試驗的一般要求，雷擊浪涌發生器模仿1.2/50us電壓波形、8/20us電流波形和組合波（電壓波形：10/700us，電流波形：5/320us），通過耦合網絡將波形耦合到被測電路中，達到試驗目的。

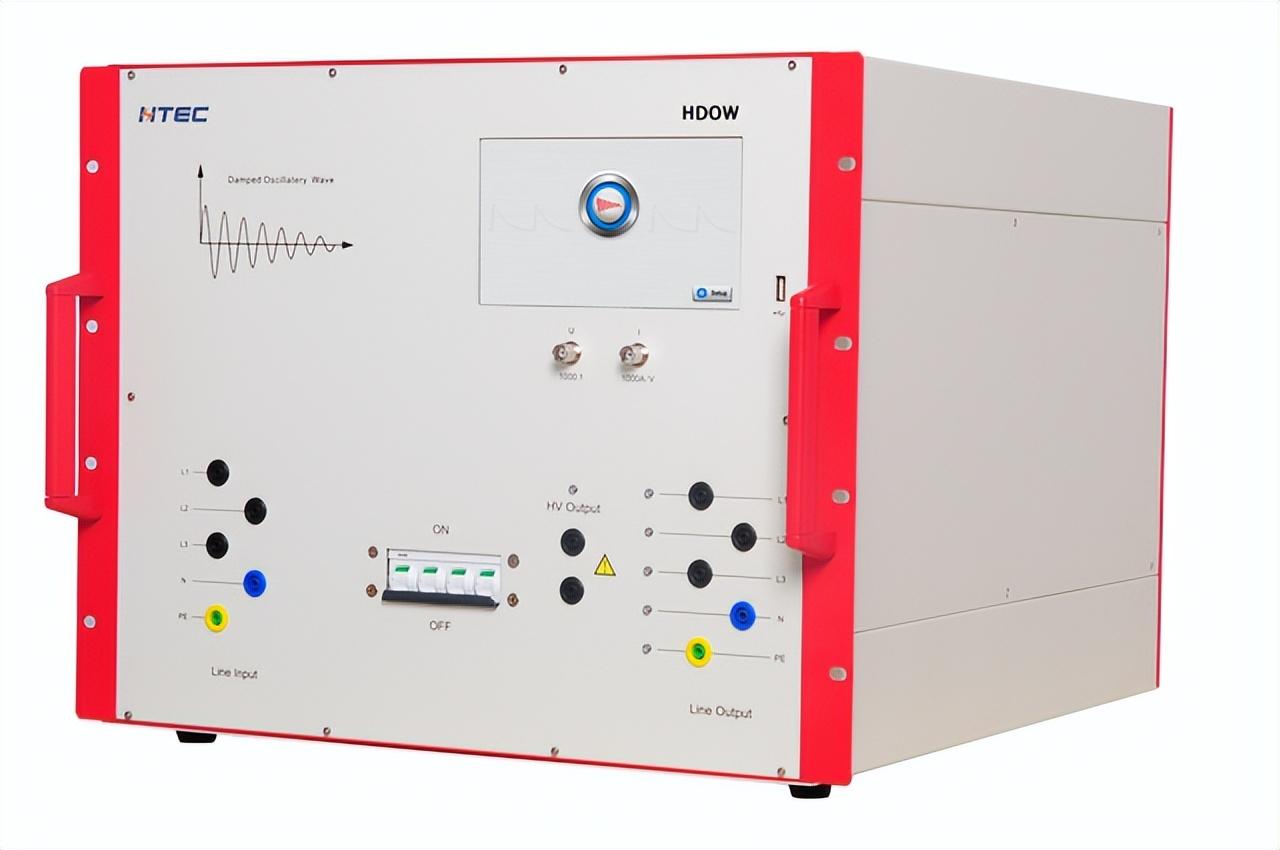

圖4.阻尼振蕩波發生器

阻尼振動波，這是一個描述系統或振動系統中阻礙能量消耗的物理過程。當船只或海上浮動結構在海浪中搖晃時，阻尼主要包括粘性阻尼和興波阻尼等外部阻尼。對于船只或海洋結構的結構振動，除了外部阻尼外，還有結構組件在振動過程中的摩擦阻尼以及材料的內部阻尼。

將220V交流電源（要求功率超過5kW且相對穩定，使用現場發電機時要求功率較大）升壓整流為高電壓小電流的直流電源，直流電源通過電抗器對被測高壓電纜進行充電和升壓。當電纜升壓到所需的檢測電壓值時，通過計算機數控直接指示光感開關動作，切斷加壓電源側，閉合液晶振蕩電路形成振蕩電路，電纜中產生的振蕩波電壓可視為衰減的正弦波形電壓。同時，系統在被測電纜側設置高壓分壓器，集成耦合電容器和局部放電檢測裝置，在系統開始振蕩時同時顯示和收集電纜振蕩波形信號。波形信號可通過后臺軟件系統分析局部放電信號及其局部放電量和大致定位。

電磁兼容（EMC）測試設備有助于盡量減少設備產生的輻射或傳導排放物干擾附近其他電子產品的可能性，EMC測試已到位，以確保您自己的電子設備將繼續按預期運行，圍繞其他電磁輻射源。
