OTDR的工作原理：基于瑞利散射和菲涅爾反射兩種現象。（具體解釋此處就不贅述了，各位看官可自行度娘處查詢）

對操作人員而言，在工作中我們很多情況下是使用光時域反射儀的平均測量模式。這個模式下，在一定時間內，激光器發出多次脈沖光。接收器和微處理器將多次返回的光脈沖進行平均處理，進而得到一條穩定的曲線，如下圖所示：

平均化測量的好處在于，得到的曲線穩定可靠。通過長時間測量，盡可能的將所有事件點準確測出，并消除了噪聲的干擾。

但是OTDR還提供了另一個測量模式——實時測量。

顧名思義，在實時模式下，我們能夠看到每一次測量的曲線，而不是多次測量后的平均值。

那么相對于我們常用的平均模式，實時模式有什么特別適合的工況和優勢呢？

適用的情況：由于實時模式下能夠看到每次測量的曲線，所以更加適合測量和觀察處于變化之中的光纜鏈路。比如正在生產的光纜產線、光纜的鋪設、鏈路割接監測等等。所以實時模式一般用于校纖、熔接和判斷故障點這些情況。

而由于實時模式不需要長時間進行平均化，所以測量速度更快，結果的反饋更快，可以幫助操作人員更迅速的了解鏈路當前情況。

并且依托于橫河（YOKOGAWA）OTDR的實時模式也有了更多的功能和優勢：

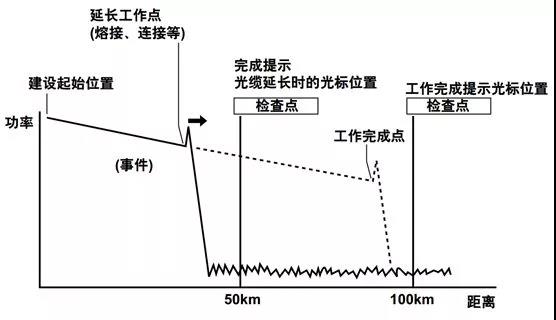

在光纜熔接工作中，使用者可以通過在原有末端之外設置一個“檢查點”來實時監測熔接工作的完成情況。

當熔接完成時，實時測量的光纖末端會越過我們設置的檢查點，這時AQ7280給出提示信息（信息提示和報警聲）表示安裝已經結束。

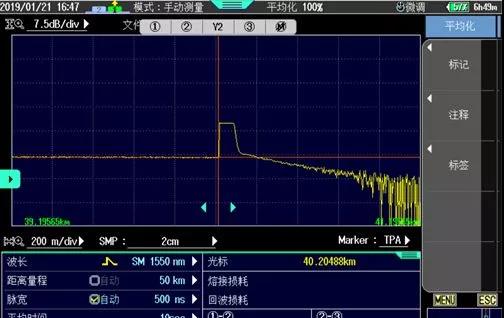

所謂“鷹眼”，即為高分辨率測量模式。將儀表的采樣點集中到我們關注的一小段光纖上，而不是均勻分布于鏈路。這樣就可以提高關注點附近的采樣分辨率，降低采樣間隔，如鷹眼一般，快速而準確的捕捉到獵物。

在長距離測量時，使用高采樣分辨率，可以降低距離偏移誤差。根據AQ7280的精度計算公式（±0.75+2x10-5x測量距離+采樣分辨率）隨著分辨率的減小，用戶可以更加準確的定位實際故障點位置，提高距離精度。定位越快，故障排除也就越及時。

舉例來說，我們分別使用普通分辨率（32m）和高分辨率（2cm）測量100km的光纖鏈路：

100Km測量誤差：

正常測量：0.75+2x10-5x100Km+32= ±34.75m

鷹眼模式：0.75+2x10-5x100Km+0.02= ±2.77m

可以看出，鷹眼模式在距離精度上的優勢非常明顯。

“鷹眼”的使用方法(僅適用于AQ7280系列OTDR)

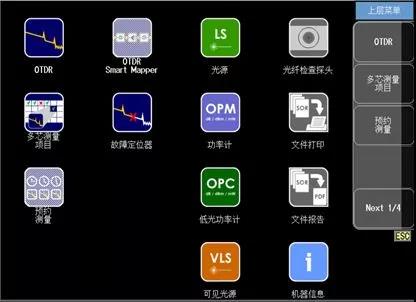

1、  從主菜單選擇“OTDR”；

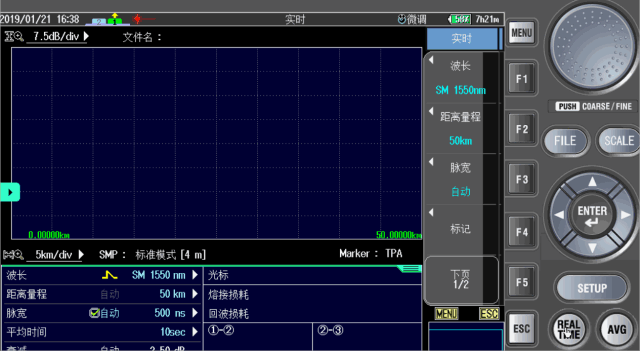

2、  點擊“實時”開始測量，屏幕右側顯示實時測量菜單；

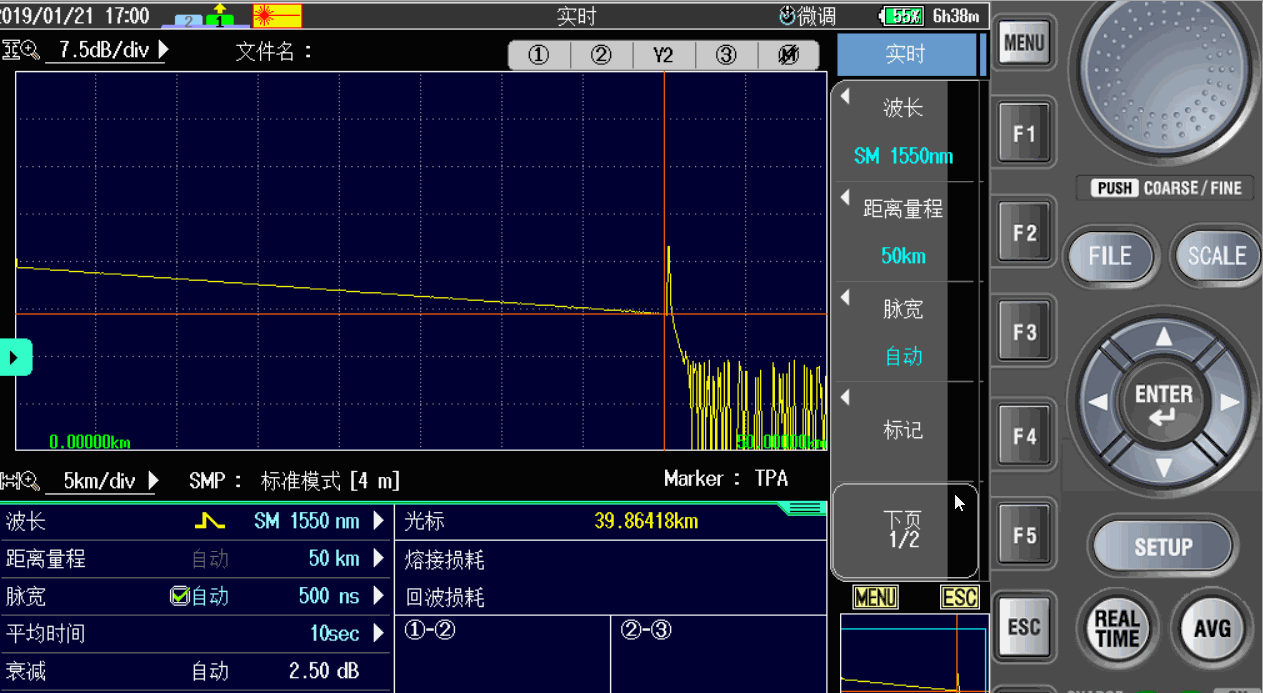

5、在實時屏幕上可以調節左右測量范圍，然后點擊AVG，進行準確測量。

以上功能解釋均基于橫河（YOKOGAWA）的OTDR系列AQ7280產品。
